Dibujo Técnico // Technical drawing

Publicado el por plasticavite

1. DIBUJO TÉCNICO: TRAZADOS GEOMÉTRICOS.//
1. TECHNICAL DRAWING: GEOMETRIC DRAWINGS

1.1. ÚTILES Y MATERIALES DE DIBUJO TÉCNICO:
1.1. USEFUL AND TECHNICAL DRAWING MATERIALS:

FORMATOS NORMALIZADOS DE PAPEL:
En el dibujo técnico el tamaño del papel está establecido por una norma internacional. A partir de un rectángulo de papel de 1m2 de superficie (llamado formato A0), se obtienen el resto de tamaños, dividiendo el papel por la mitad. Así pues, un A4 es la mitad de un A3, por ejemplo.

NORMALIZED PAPER FORMATS:
In technical drawing the paper size is established by an international standard. From a paper rectangle of 1m2 of surface (called A0 format), the other sizes are obtained, dividing the paper in half.  For instance, an A4 is half size of an A3 format.

formatos
LÁPIZ DE GRAFITO: Sigue leyendo «Dibujo Técnico // Technical drawing» →

Publicado en 1ºESO, 2ºESO, 3ºESO, Sin categoría

Puntos notables del triángulo

Publicado el por plasticavite

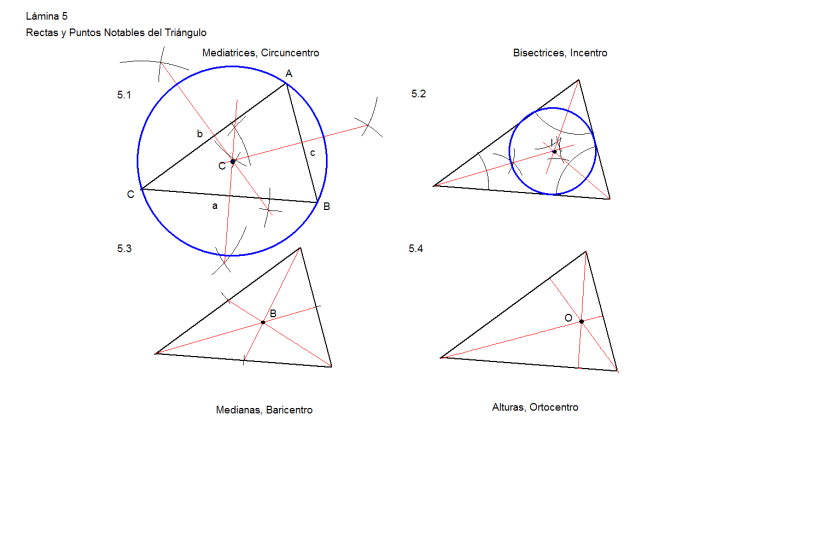

Ahora tendrás que determinar los puntos notables del triángulo, para ello, deberás ser capaz de trazar las mediatrices para determinar el circuncentro, las bisectrices para situar el incentro, las medianas para encontrar el baricentro y las alturas para hallar el ortocentro de un triángulo, tal y como muestra la imagen (Si no recuerdas cómo se hacen estos trazados mira los la entrada de Trazados fundamentales)

5

Ahora construye en tu block de dibujo 3 triángulos (uno equilátero, otro isósceles y otro escaleno) y determina sus puntos notables.



Publicado en 1ºESO

Construcción de triángulos

Publicado el por plasticavite

A continuación os propongo que realicemos una figura básica para el bloque de  geometría que ahora comenzamos: ¡El triángulo!

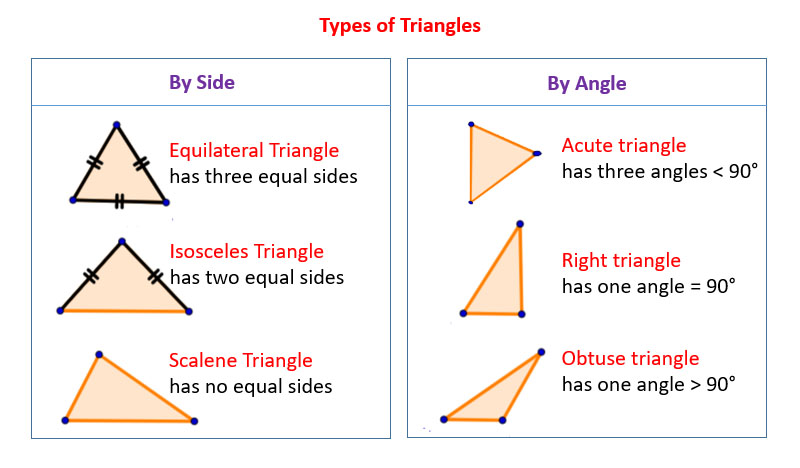

Como bien recordarás se dividen en tres tipos según las medidas de sus LADOS; Equilátero (lados iguales), isósceles (2 lados iguales y uno desigual) y escaleno (todos sus lados son diferentes entre sí) y según sus ÁNGULOS; Acutángulo (todos sus ángulos son agudos), Rectángulo (tiene un ángulo recto) y Obtusángulo (si tiene un ángulo obtuso)

clasificacion-triangulosxtypes-triangles-sides-angles

Ahora es el momento de comprobar si realmente lo has entendido.

LiveWorkSheet sobre clasificación de triángulos

Ejercicios sobre trazados de triángulos (Con explicación)

Galería de láminas de años anteriores

Si te sobra tiempo, y para subir nota, trata de completar una composición artística libre a todo color en una lámina aparte donde el protagonista sea el triángulo (como hacía Kandisnky, por ejemplo)

kandinsky16kandinsky12
